外壁タイル落下防止工事のスペシャリスト
GNSアンカー工法
ルーブル明大前駒沢大学参番館大規模改修工事
| 工事件名 | ルーブル明大前駒沢大学参番館大規模改修工事 | ||
|---|---|---|---|
| 住所 | 東京都世田谷区 | ||
| 工事期間 | 令和4年1月24日～3月28日 | ||
| 施工面積 | 1,067㎡ | ||
| 施工本数 | 1㎡あたり9本 約10,000本使用 | ||
| 工事概要 | 外壁タイルに全面均等割付GNSアンカーピンを脳天打ちで施工し外壁タイルの落下を防止 | ||
施工写真
GNSアンカーピン割付図
施工断面図

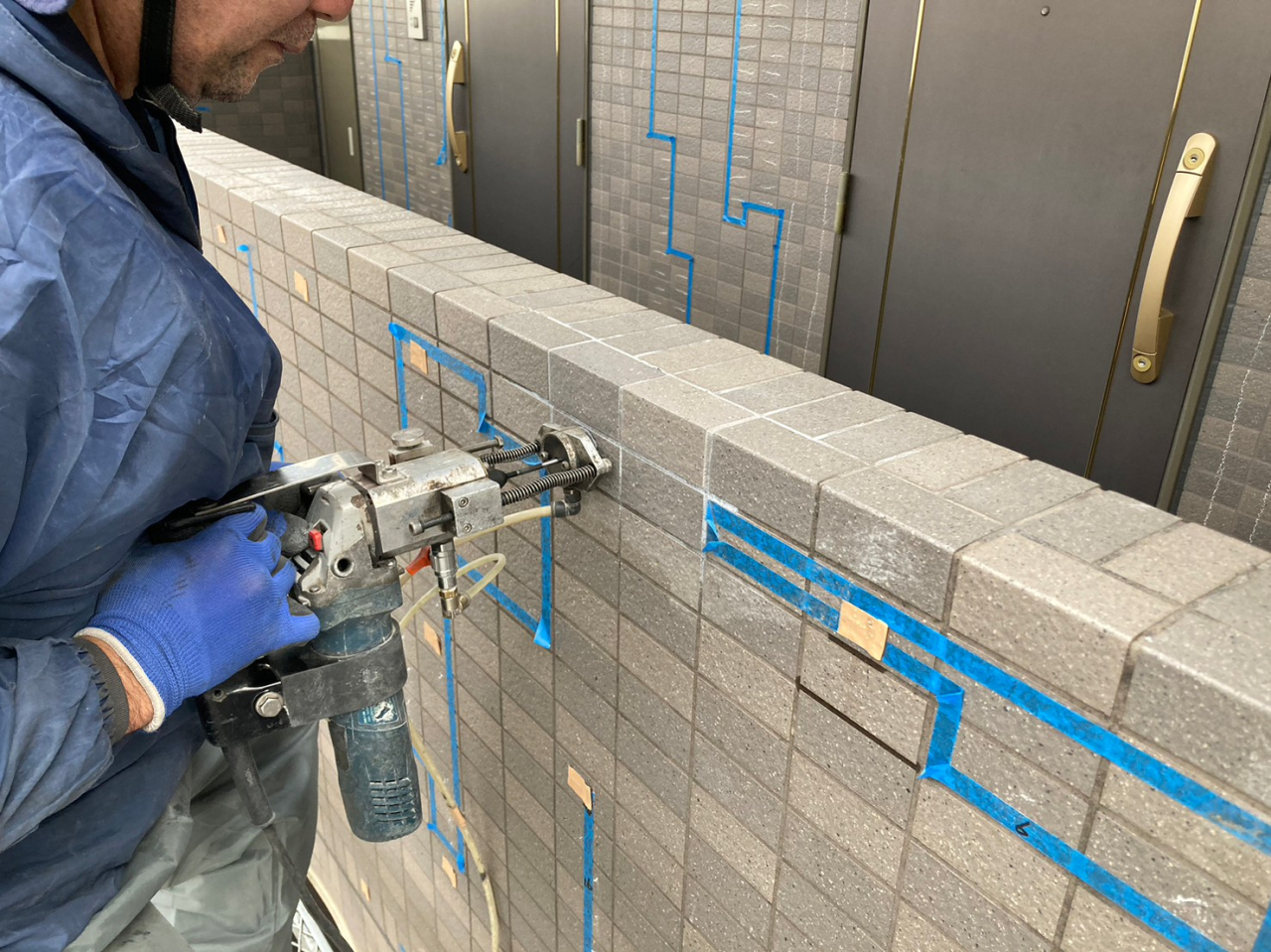

アンカーピン孔穿孔

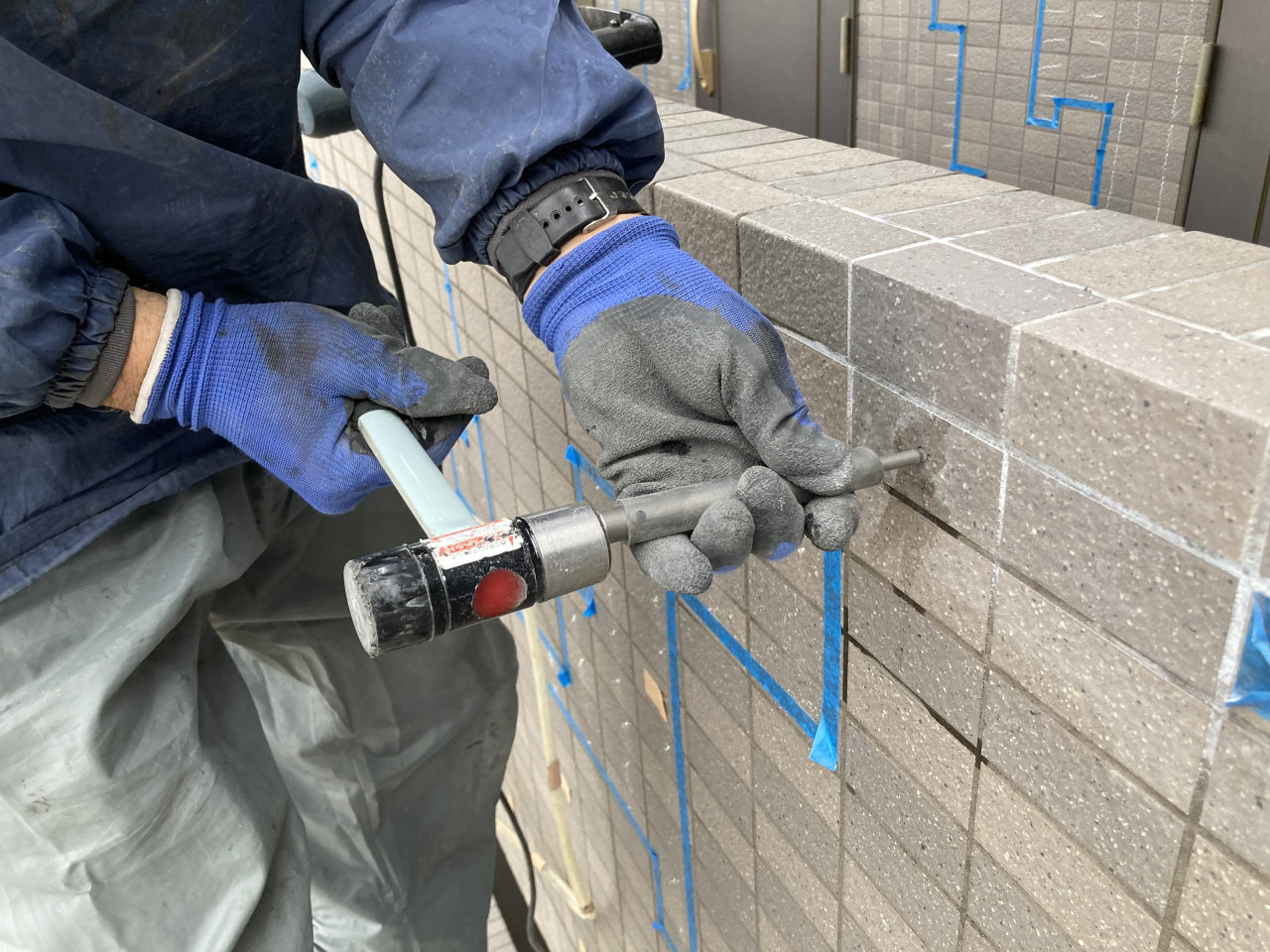

アンカーピン打込み
施工手順
①GNSアンカーピン施工位置決め
②GNSアンカーピン孔位置墨出し
③GNSアンカーピン孔穿孔
④GNSアンカーピン孔座堀り
⑤清掃
⑥GNSアンカーピン孔穿孔深さ確認
⑦GNSアンカーピン打込み
