GNSアンカー工法
外装タイルの意匠を変えず、外壁タイルの落下を防止する
施工例

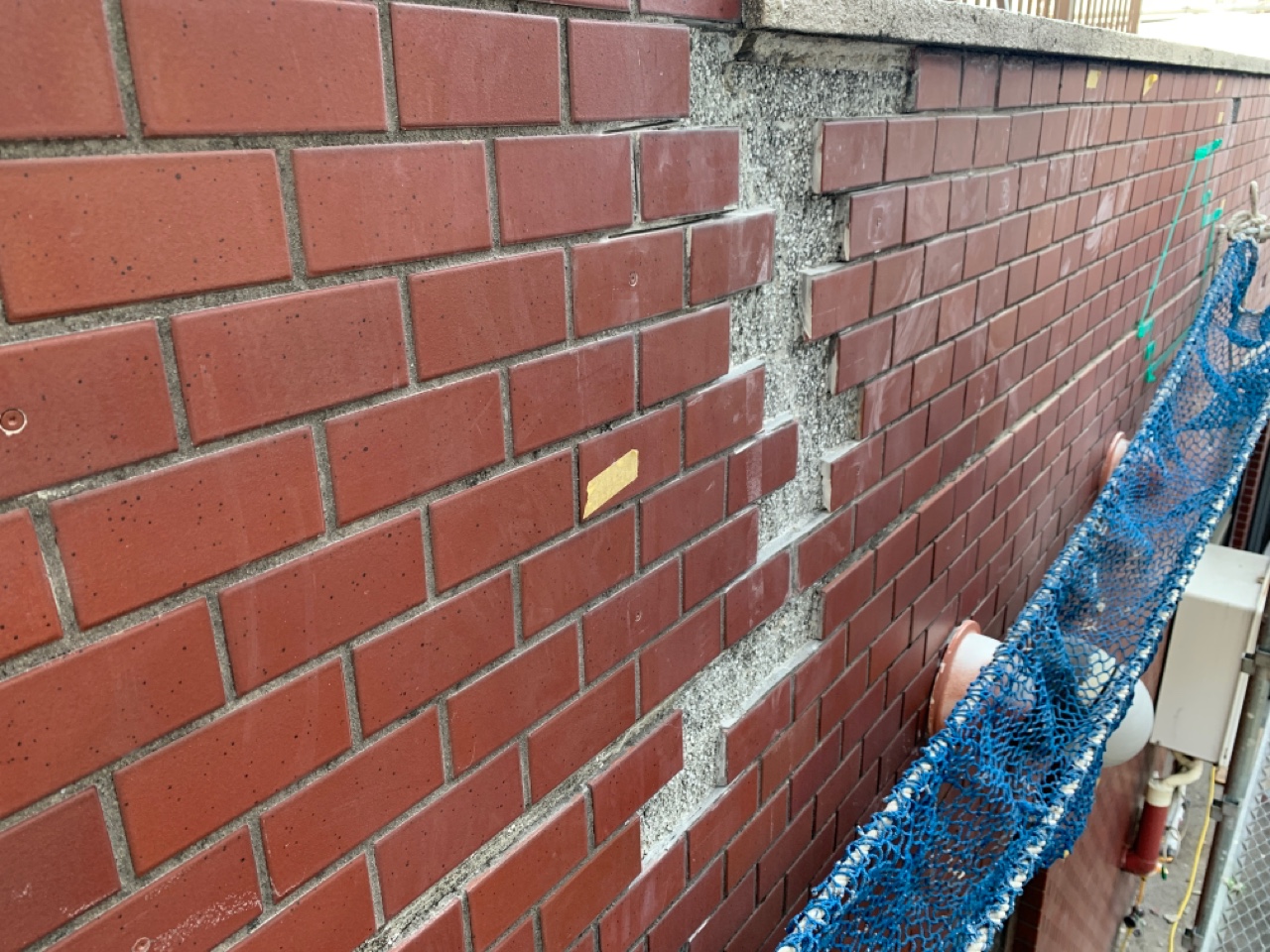

タイル張替え
ＧＮＳアンカー工法
特長
1.全国ビルリフォーム工事業協同組合と当社による、10年間の外装タイル落下を保証
1事故：6億円・対人：6億円・対物：6億円 連帯保証
2.(一財)ベターリビングでの審査証明書を取得
技術審査証明書
3.新築時と外装タイルの意匠性が変わらない
4.外装タイルの張替えが少なく、色違いによる建物価値の低下が軽減される
5.アンカーピンはステンレスSUS304相当で耐食性に優れ、外装タイルとコンクリート躯体を9本/㎡又は16本/㎡で繋ぐため、長期耐久性に優れている
6.タイル目地強度確認により、アンカーピンとの複合効果でタイル落下防止
施工方法の詳細

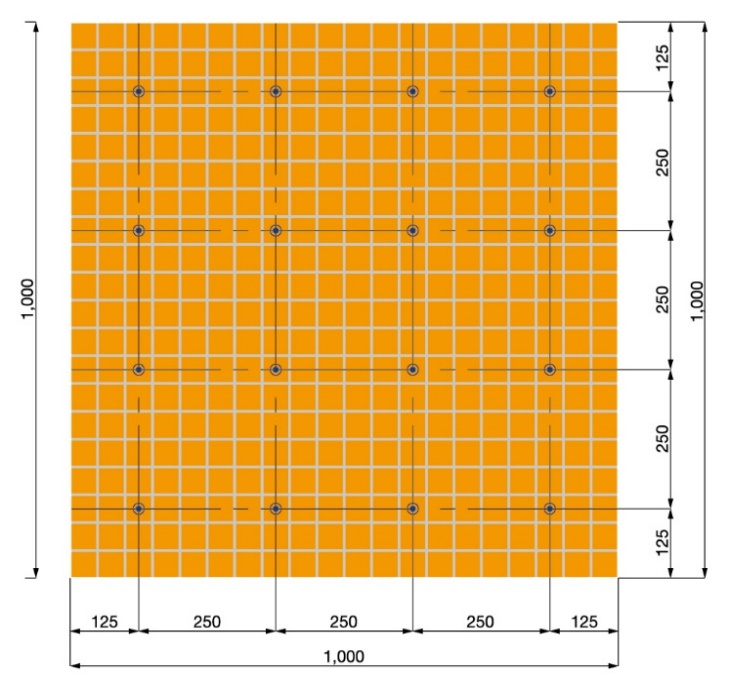

■GNSアンカーピン割付図

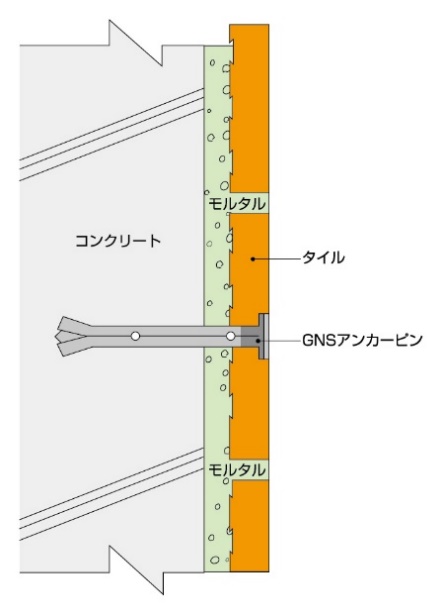

■施工断面図
施工手順
1

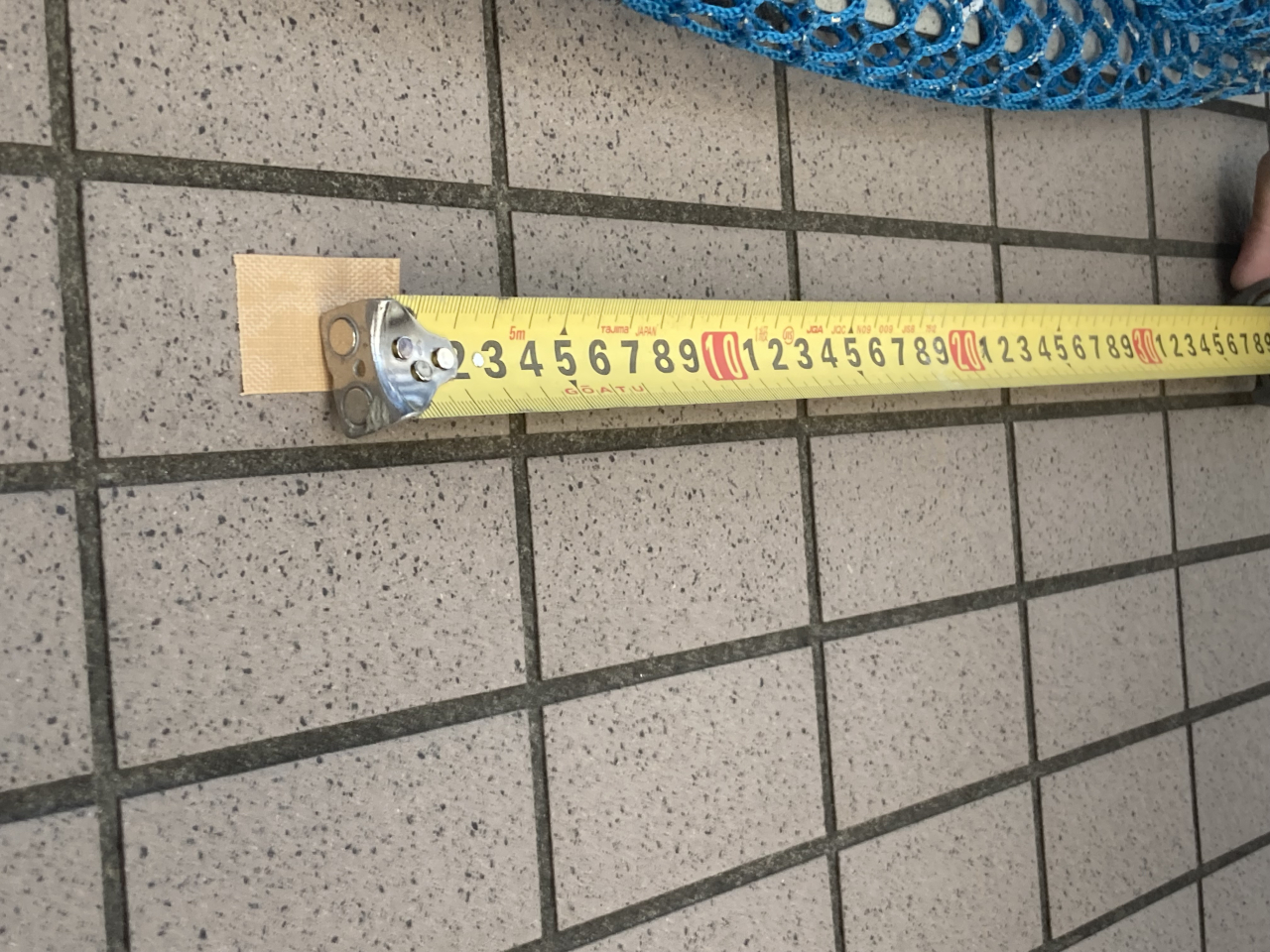

アンカー孔位置決め
2

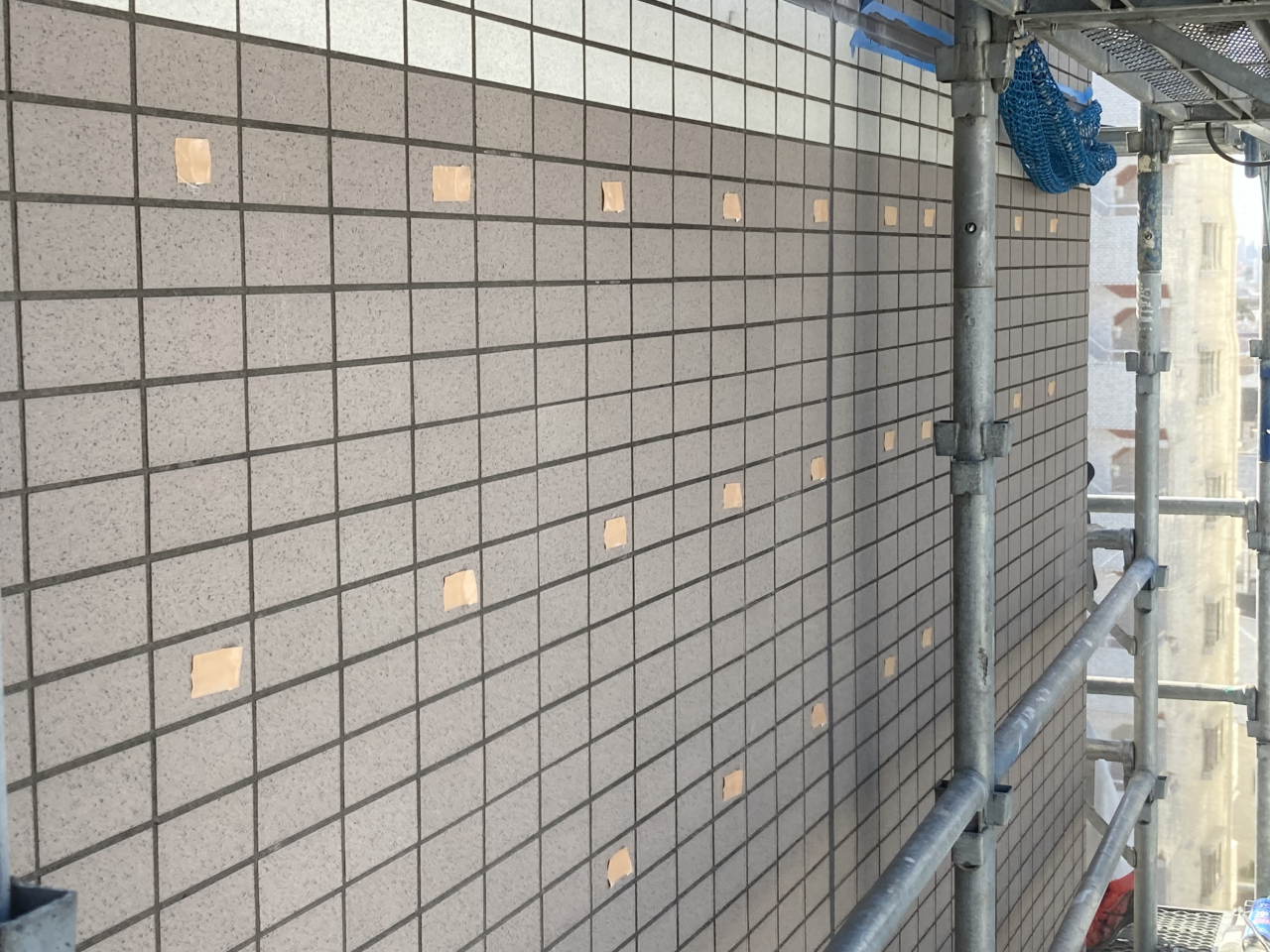

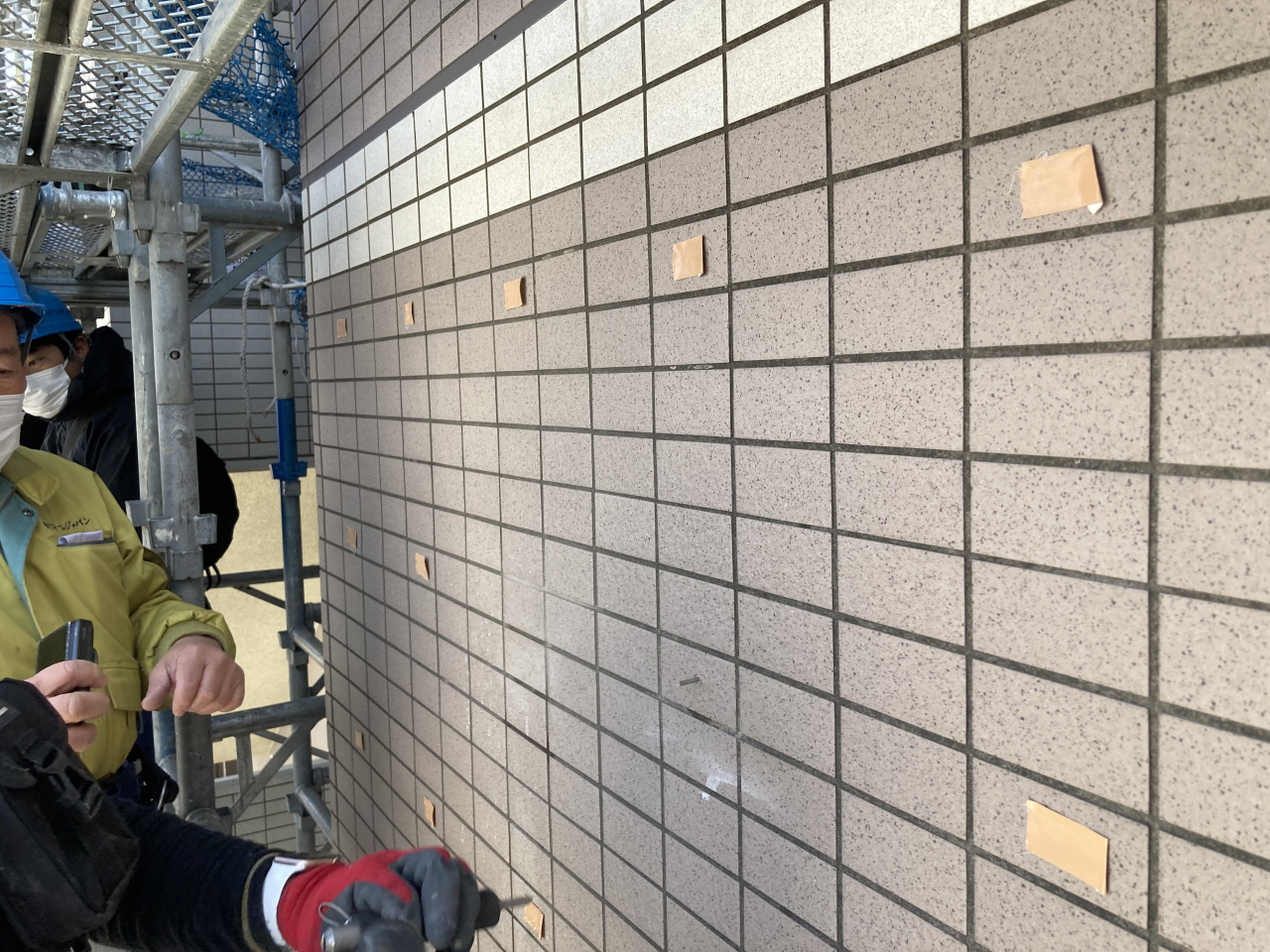

アンカー孔位置マーキング
3

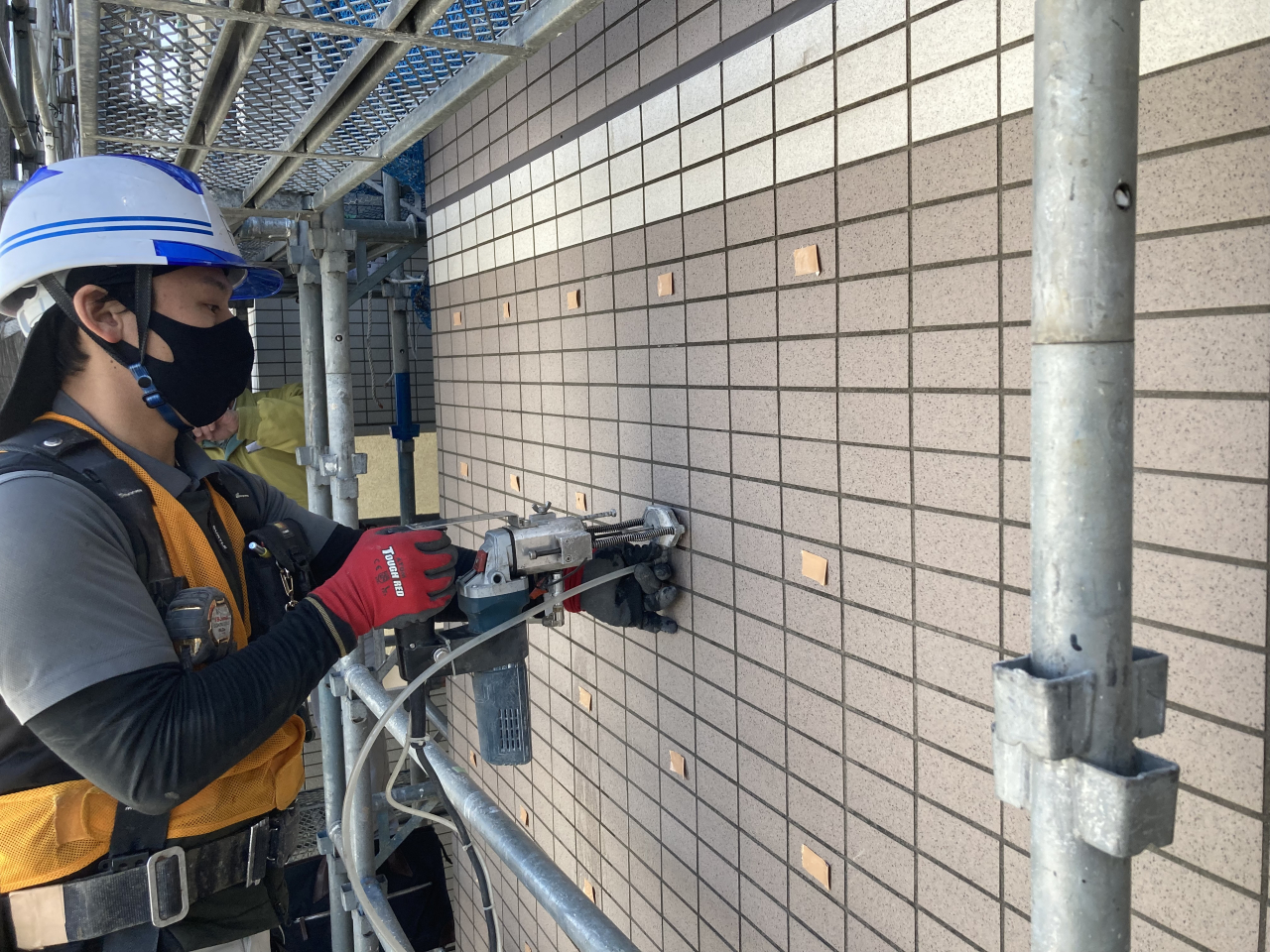

アンカー孔穿孔
4

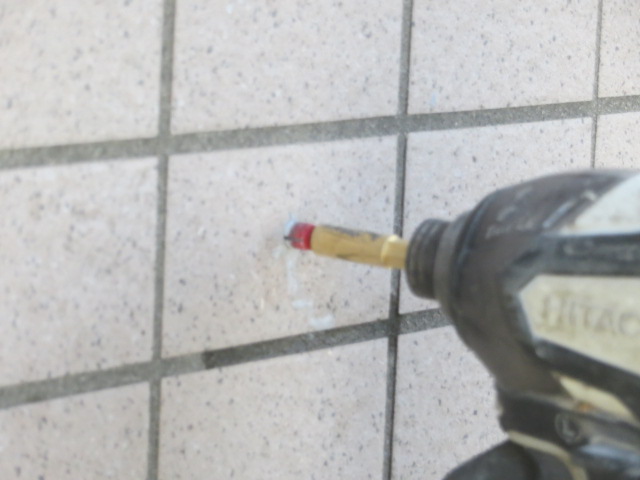

座掘り作業
5

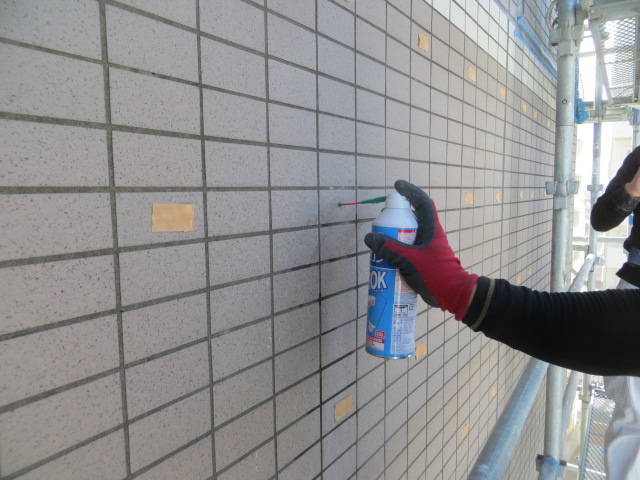

アンカー孔清掃
6

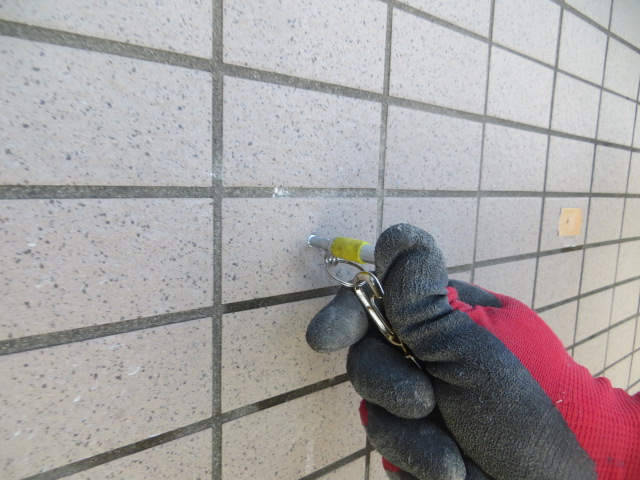

アンカー孔穿孔深さ、
座掘り深さ確認
7
GNSアンカー挿入
8

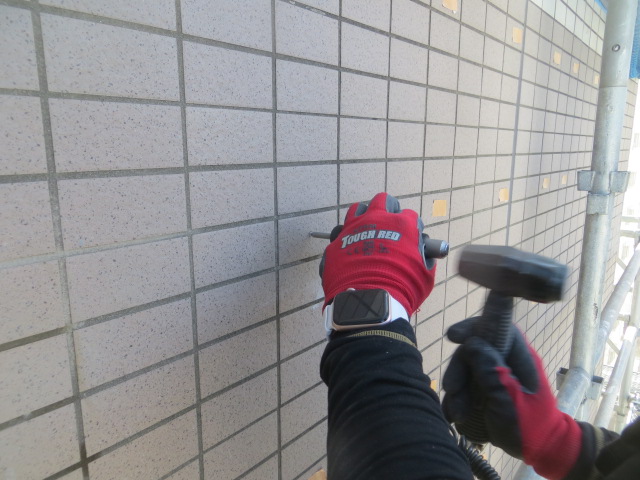

GNSアンカー打込み
9

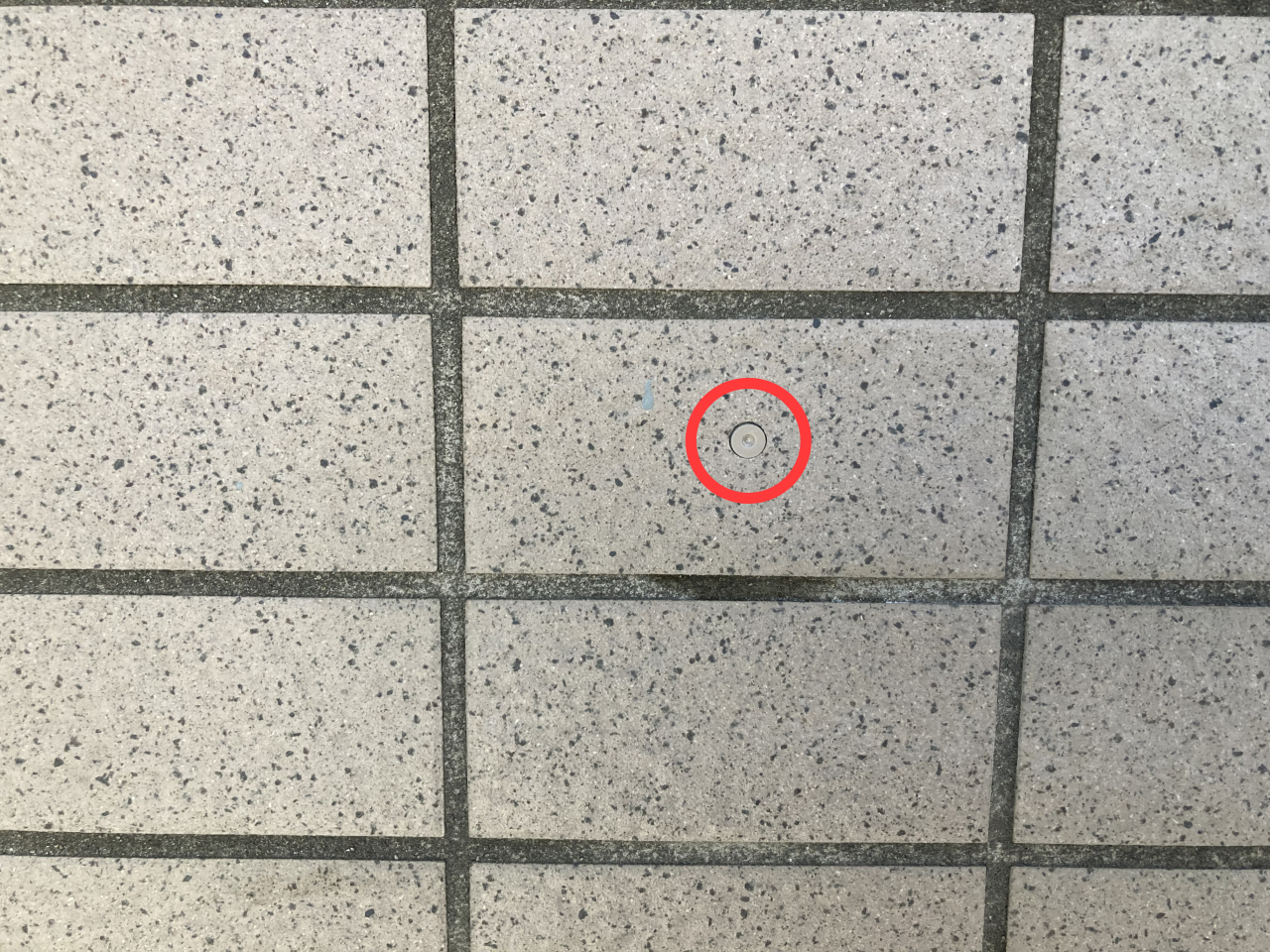

施工完了
