日神デュオステージ新中野改修工事
| 工事件名 | 日神ディオステージ新中野改修工事 | ||
|---|---|---|---|
| 住所 | 東京都中野区 | ||
| 工事期間 | 令和4年1月31日～3月7日 | ||
| 施工面積 | 200㎡ | ||
| 施工本数 | 1㎡あたり9本 約2,000本使用 | ||
| 工事概要 | 外壁タイルに全面均等割付GNSアンカーピンを脳天打ちで施工し外壁タイルの落下を防止 | ||
施工写真
GNSアンカーピン割付図
施工断面図
アンカーピン孔座堀り

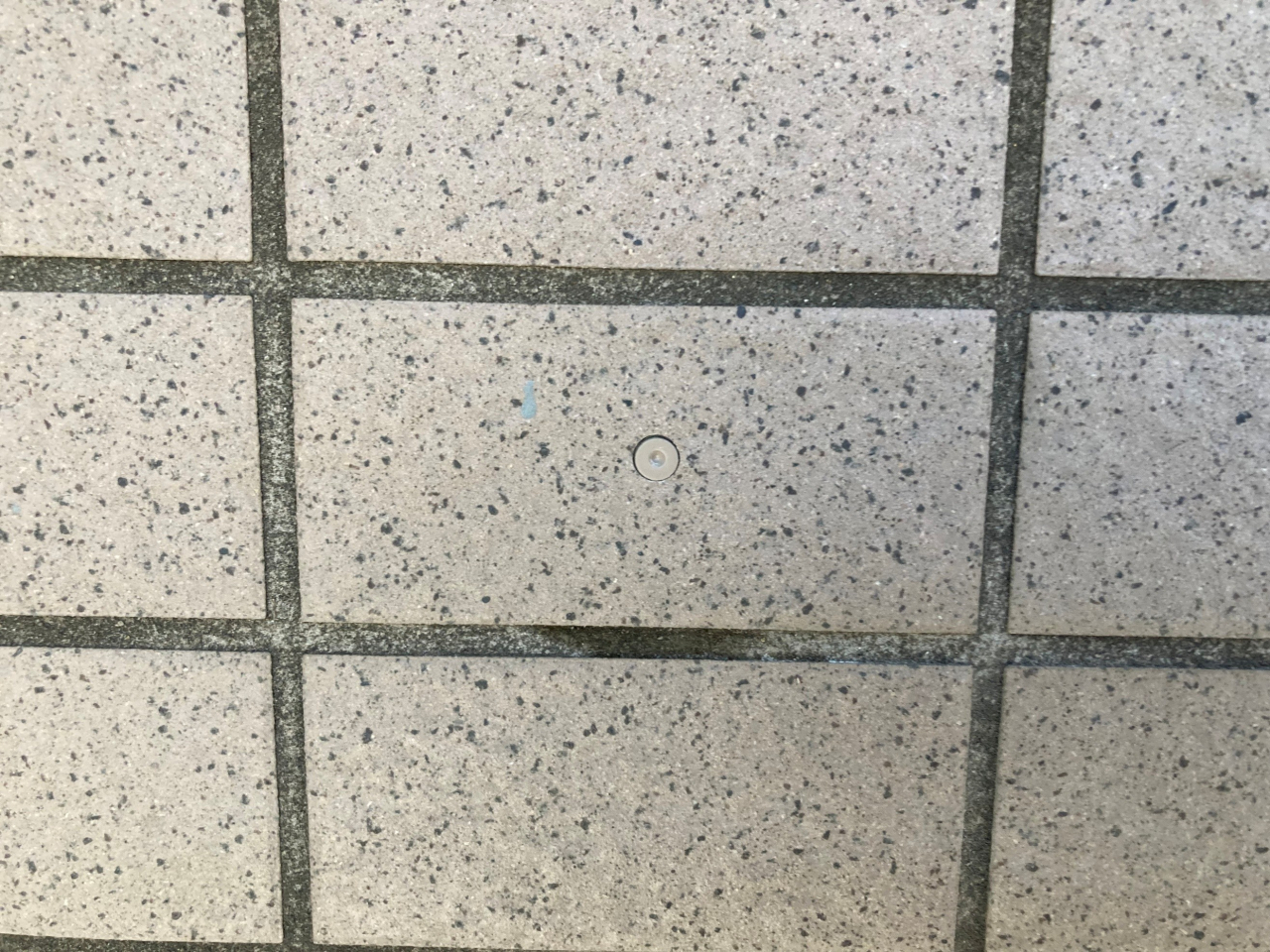

アンカーピン打込み
施工手順

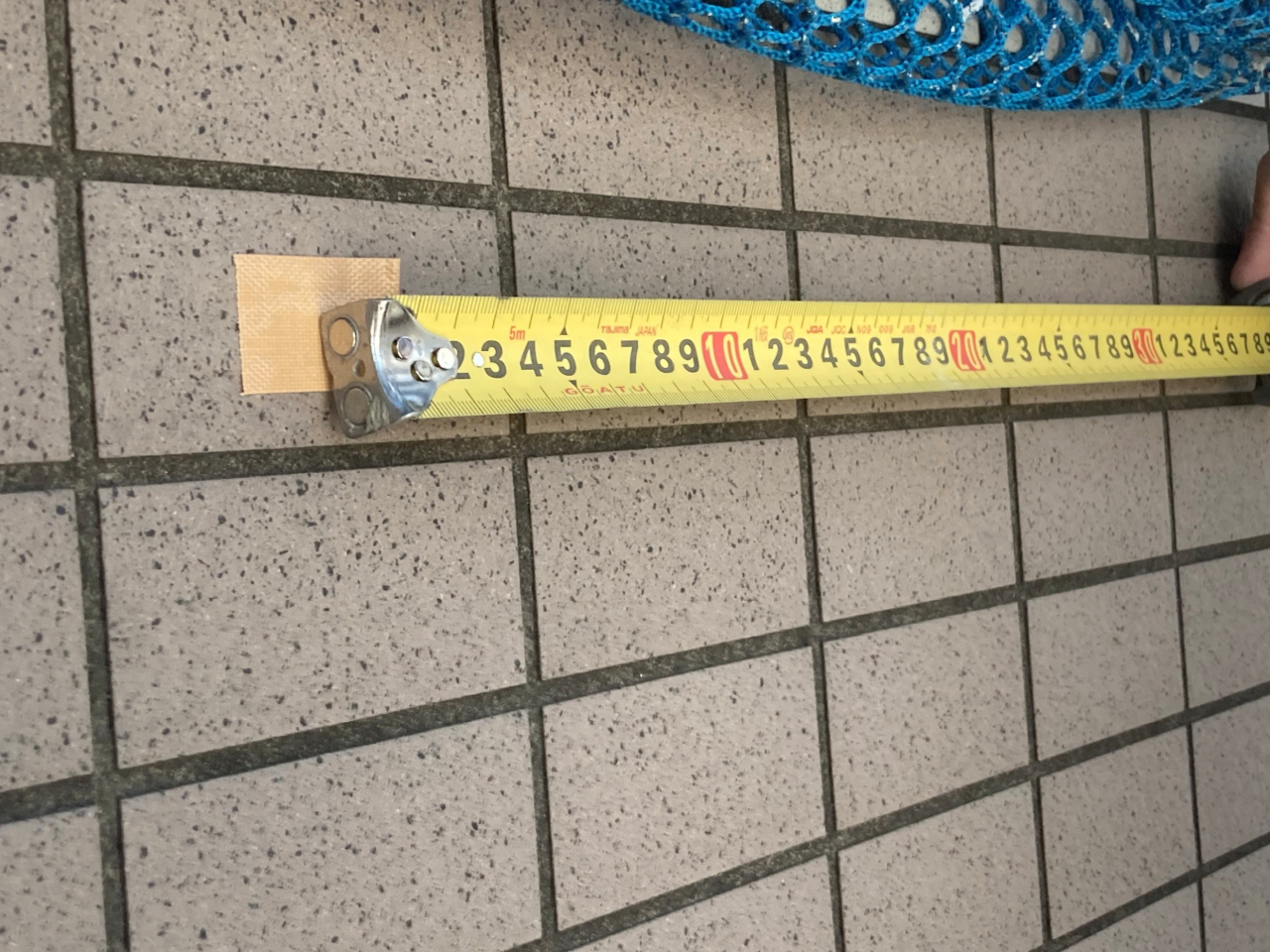

①GNSアンカーピン施工位置決め

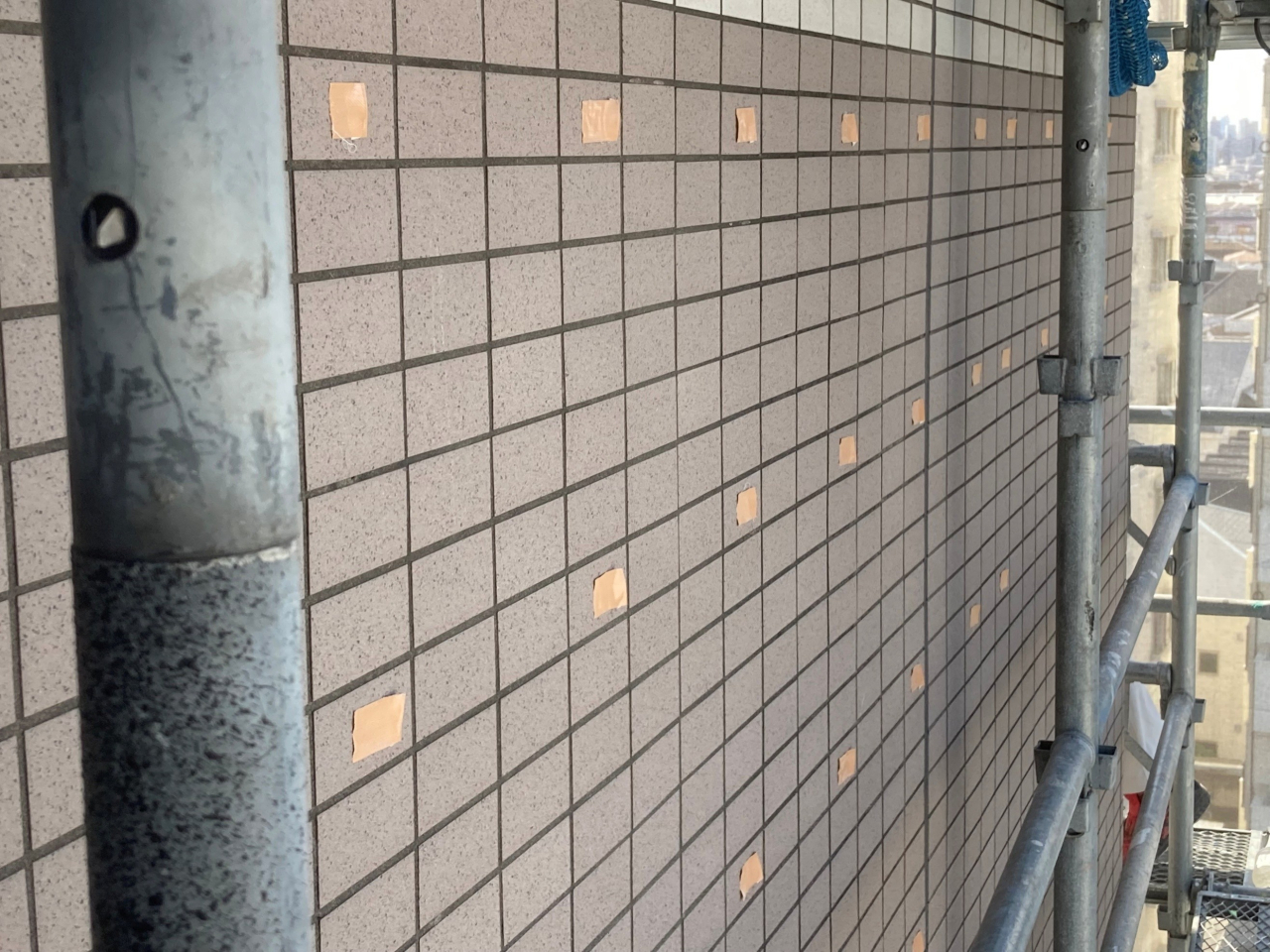

②GNSアンカーピン孔位置墨出し

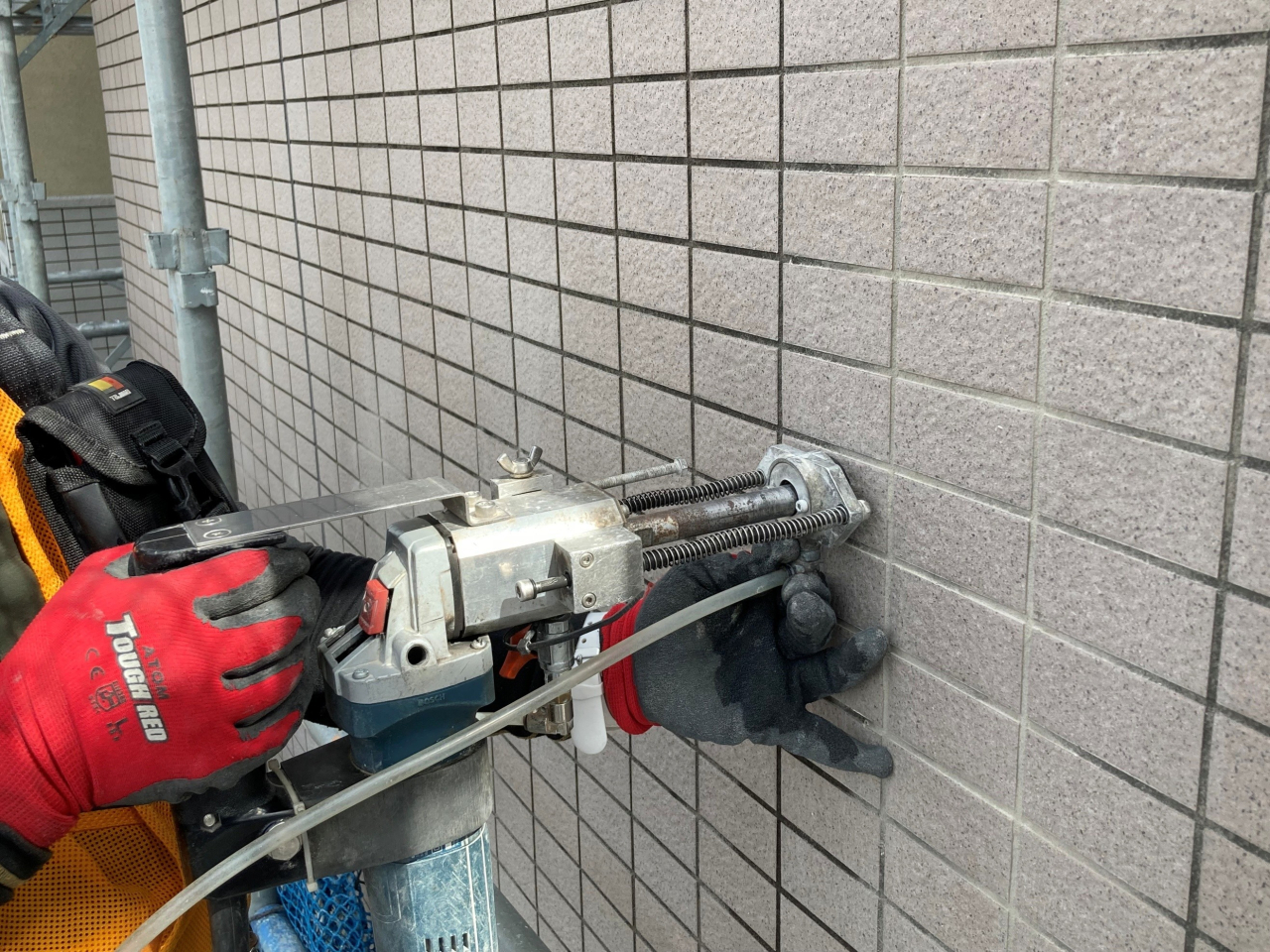

③GNSアンカーピン孔穿孔

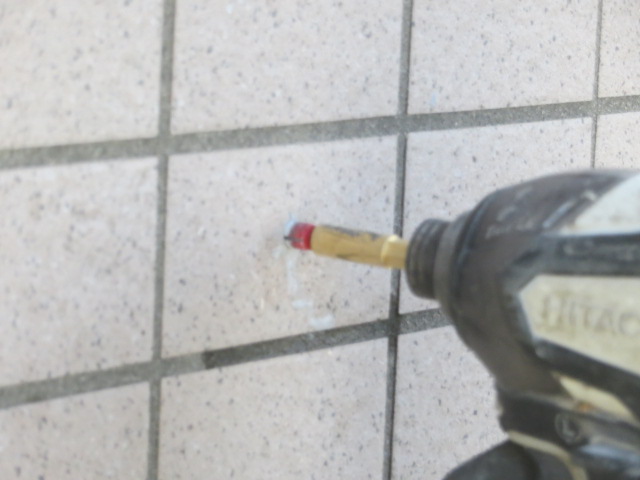

④GNSアンカーピン孔座堀り

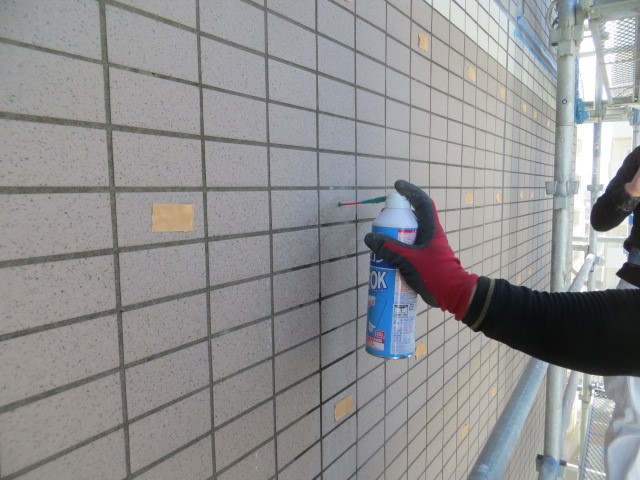

⑤清掃

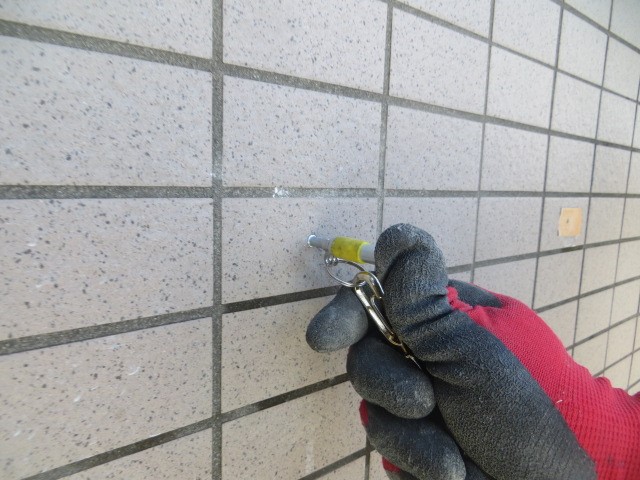

⑥GNSアンカーピン孔穿孔深さ確認

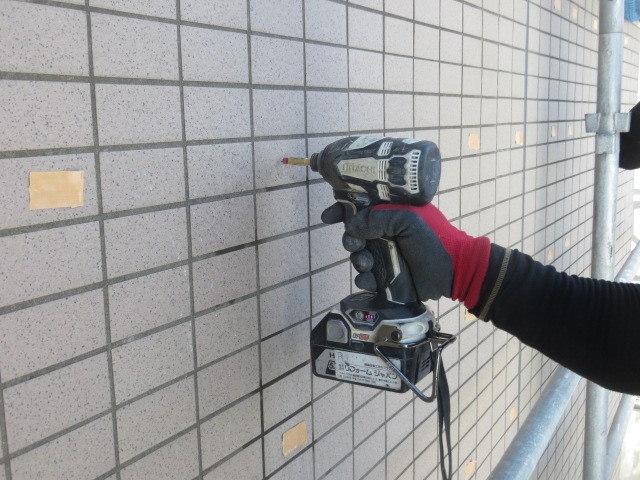

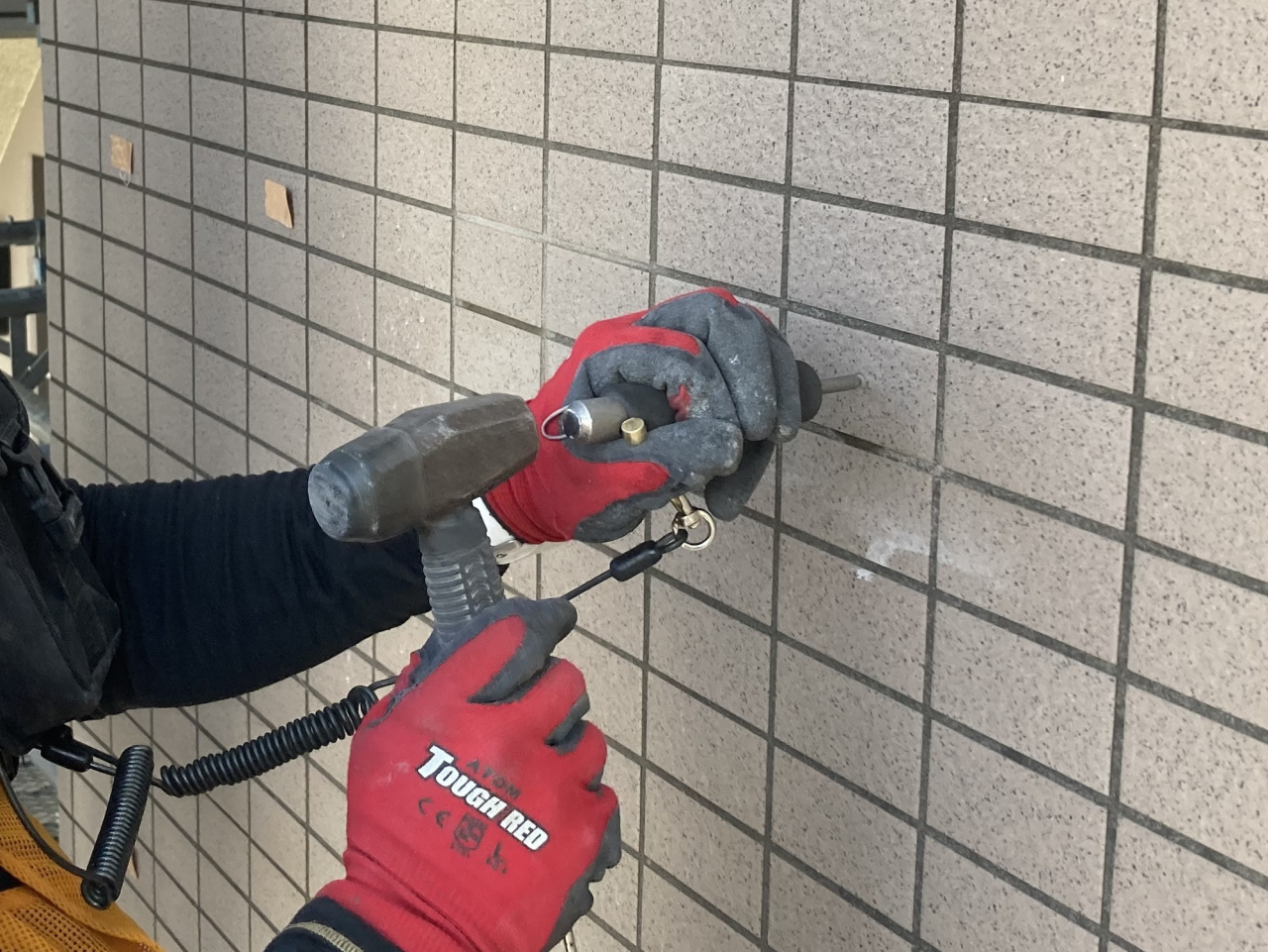

⑦GNSアンカーピン打込み
