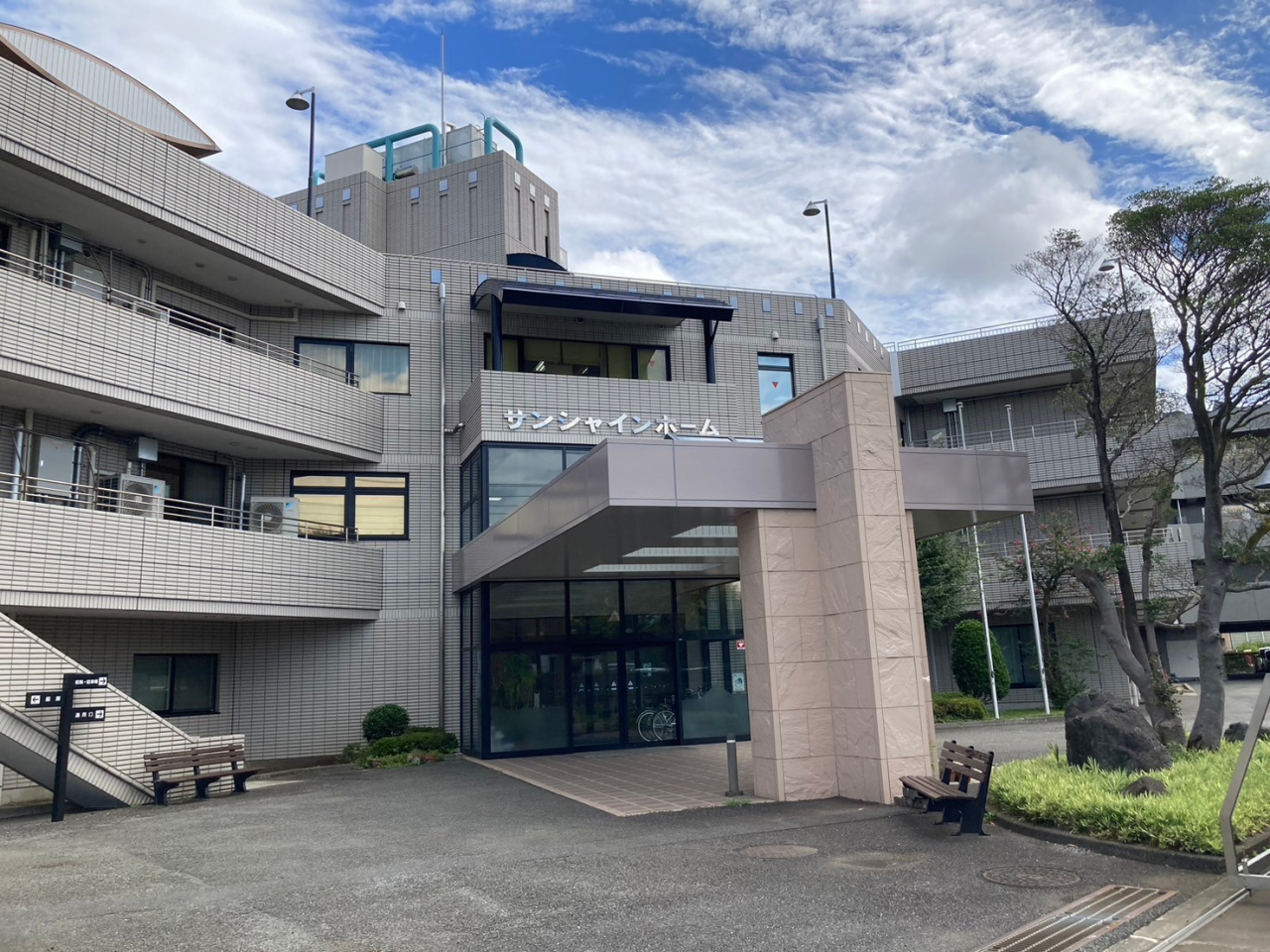

特別養護老人ホーム外壁他改修工事
| 工事件名 | 特別養護老人ホーム外壁他改修工事 | ||
|---|---|---|---|
| 住所 | 東京都武蔵村山市 | ||
| 工事期間 | 令和6年1月10日～4月30日 | ||
| 施工面積 | 2,960㎡ | ||
| 施工本数 | 1㎡あたり16本 約 48,500本使用 | ||
| 工事概要 | 外壁タイルに全面均等割付GNSアンカーピンを脳天打ちで施工し外壁タイルの落下を防止 | ||
施工写真
GNSアンカーピン割付図
施工断面図

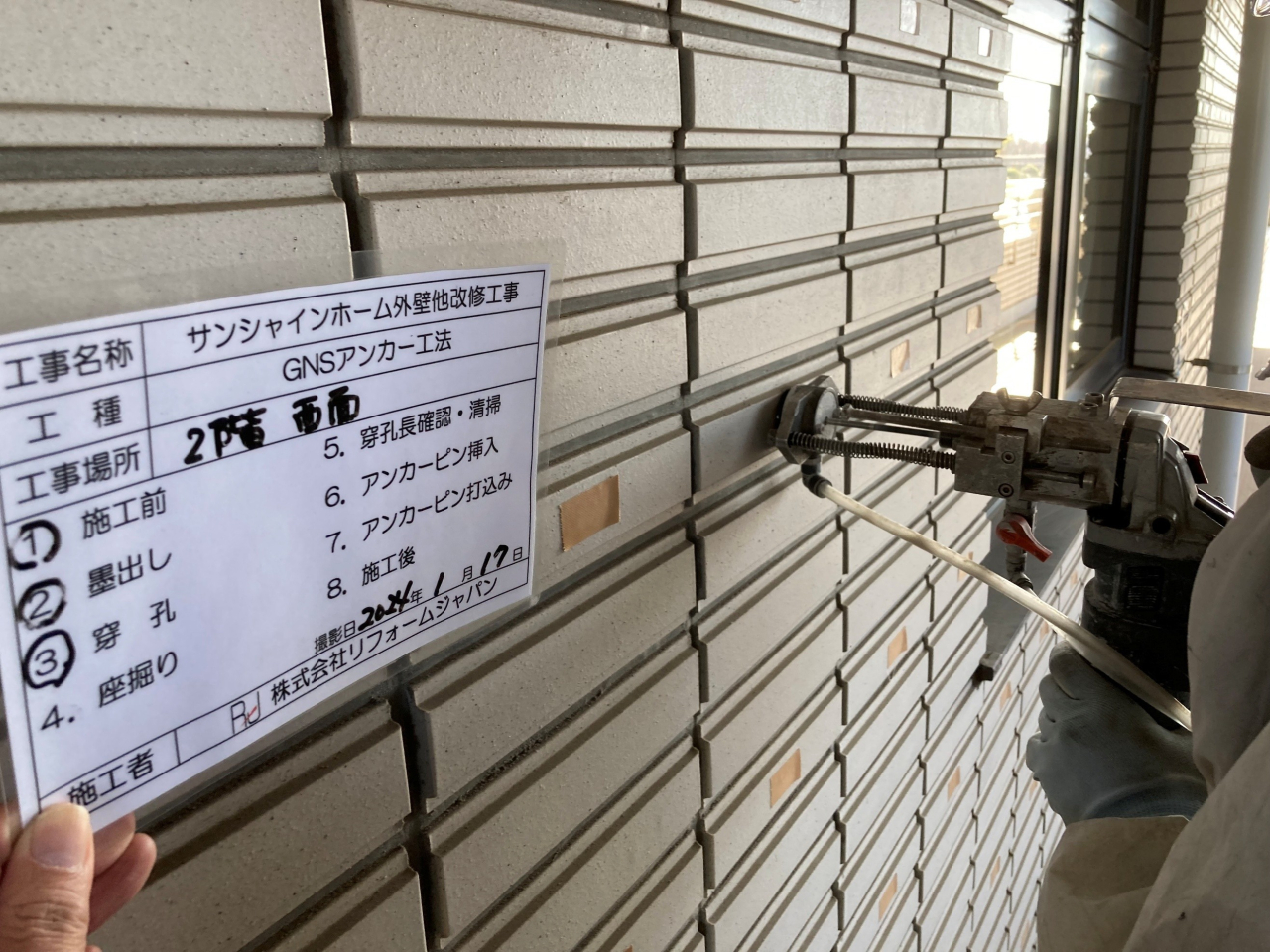

アンカーピン孔穿孔

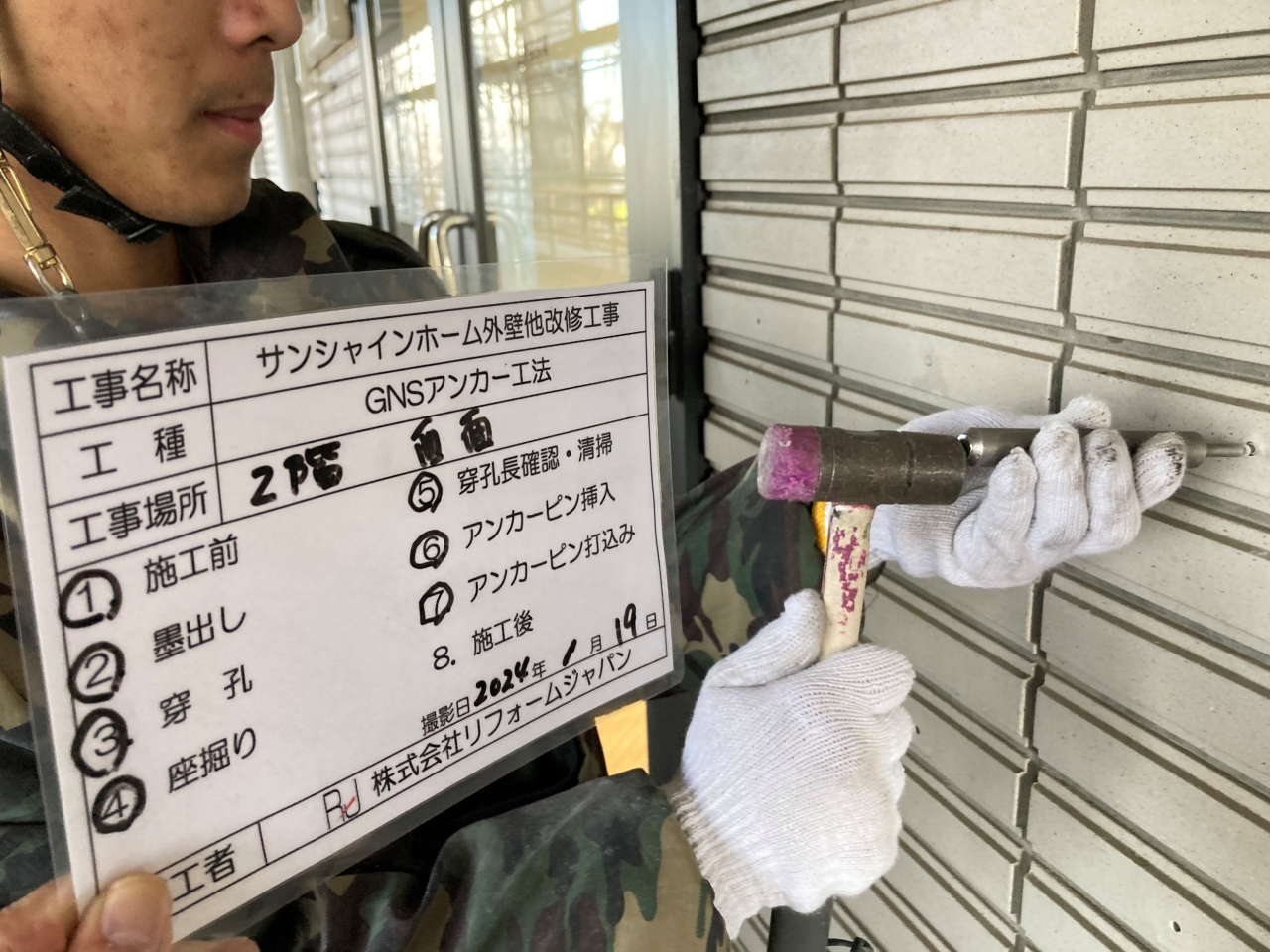

アンカーピン打込み
施工手順

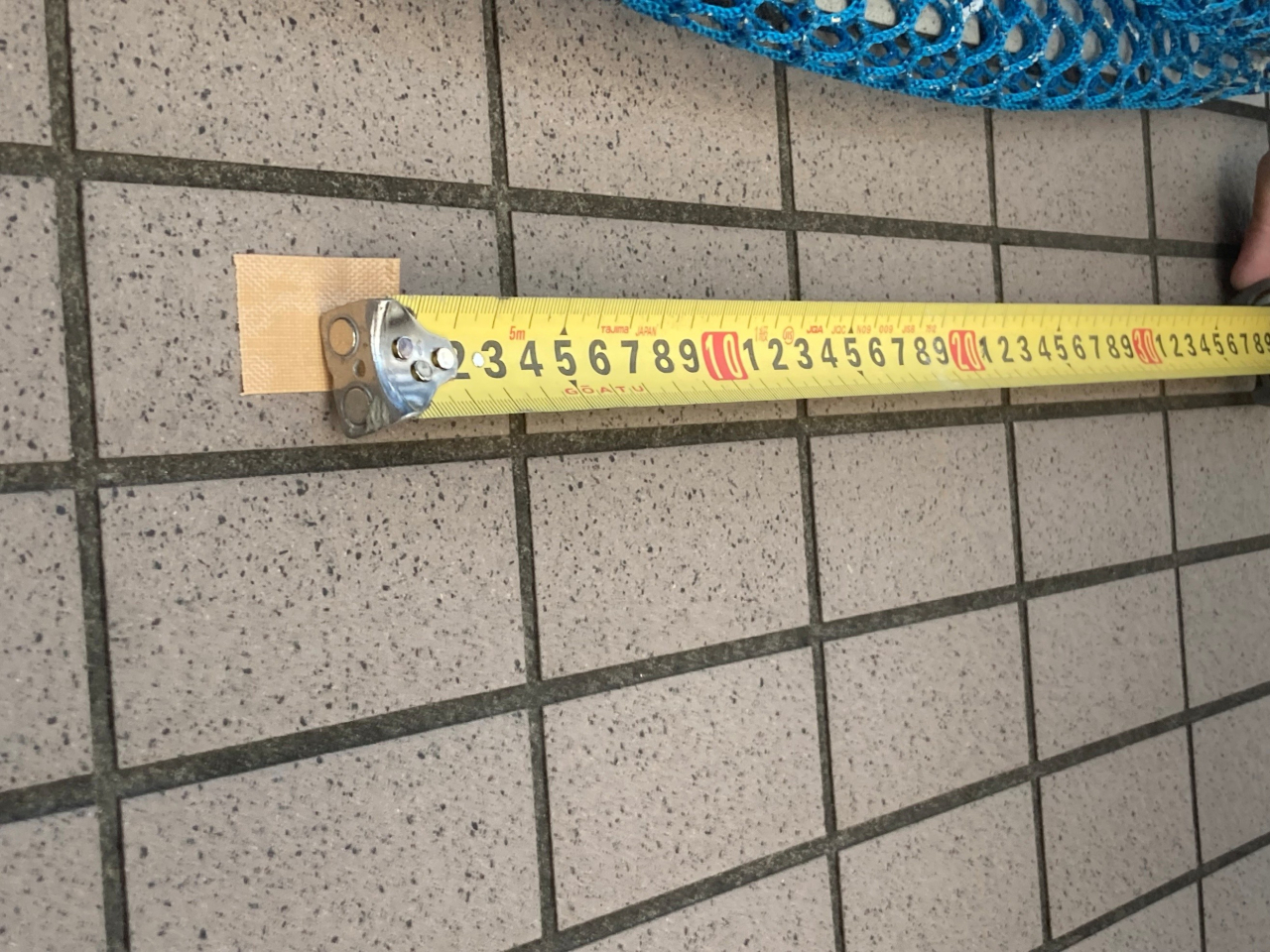

①GNSアンカーピン施工位置決め

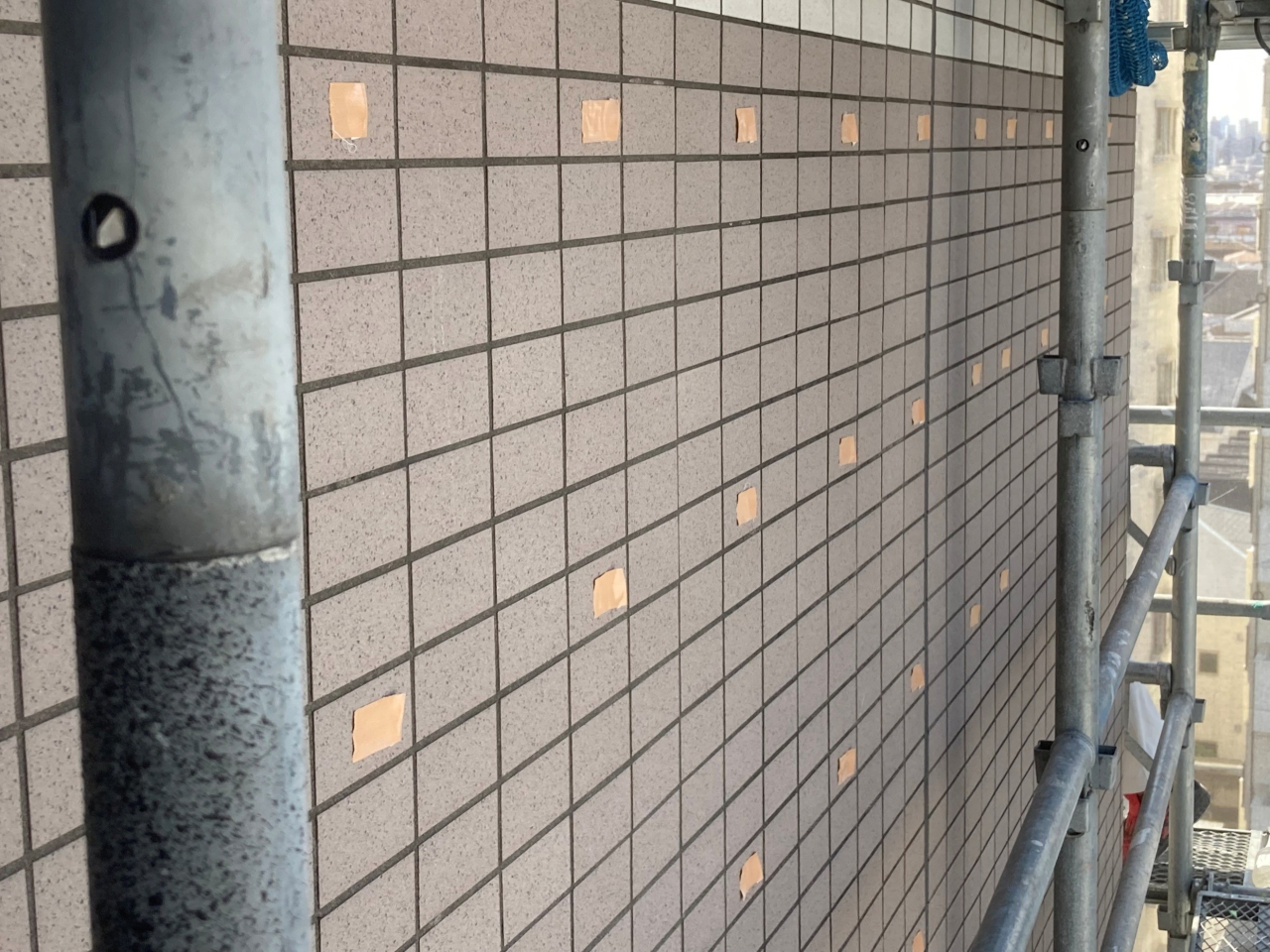

②GNSアンカーピン孔位置墨出し

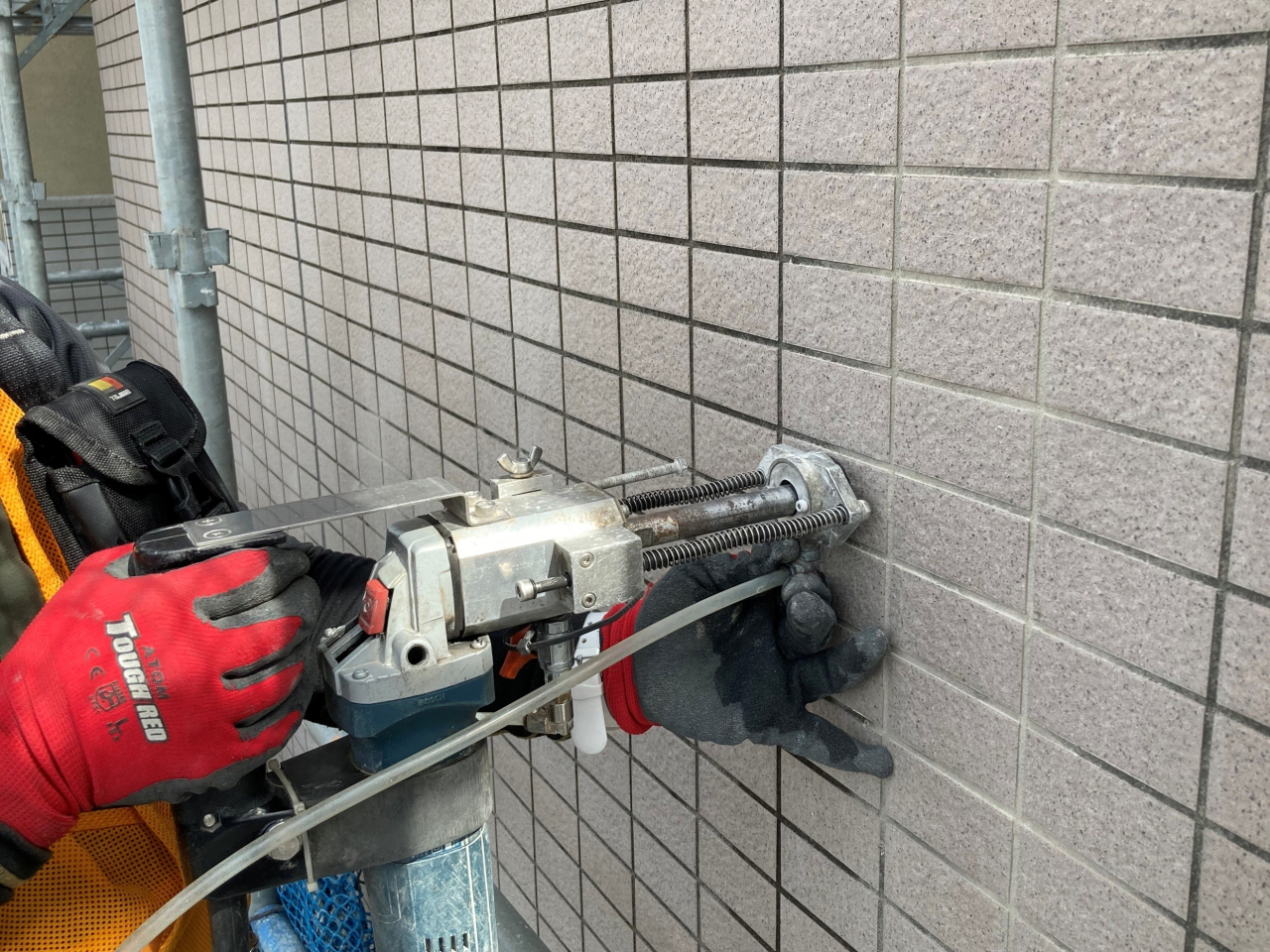

③GNSアンカーピン孔穿孔

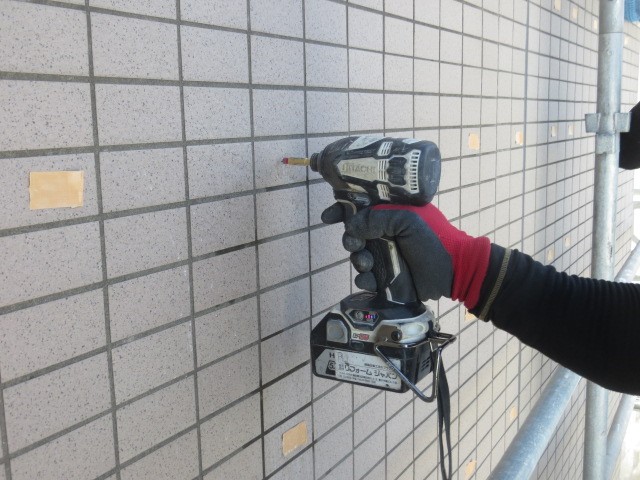

④GNSアンカーピン孔座堀り

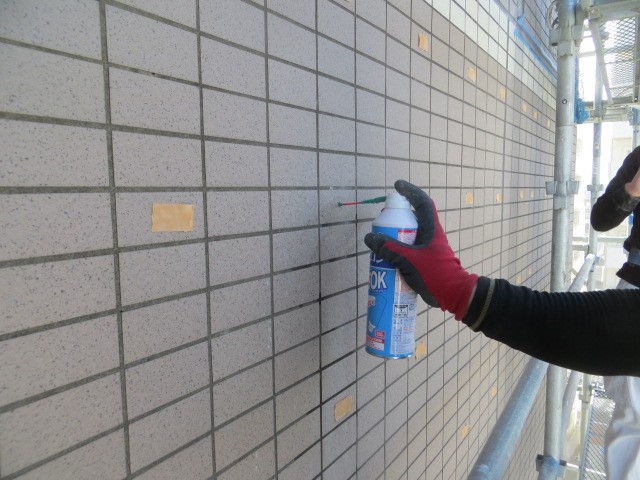

⑤清掃

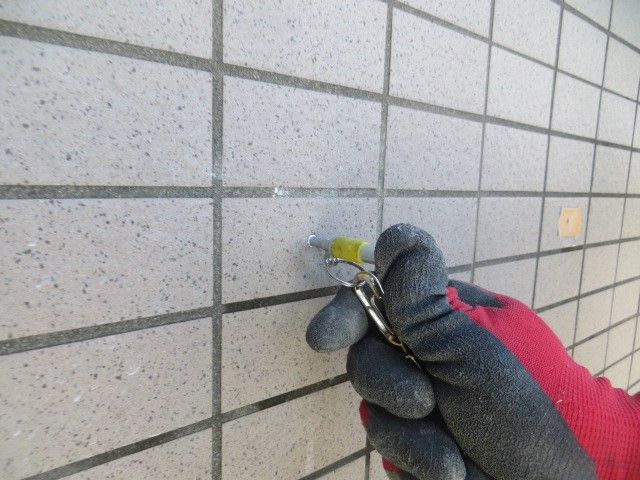

⑥GNSアンカーピン孔穿孔深さ確認

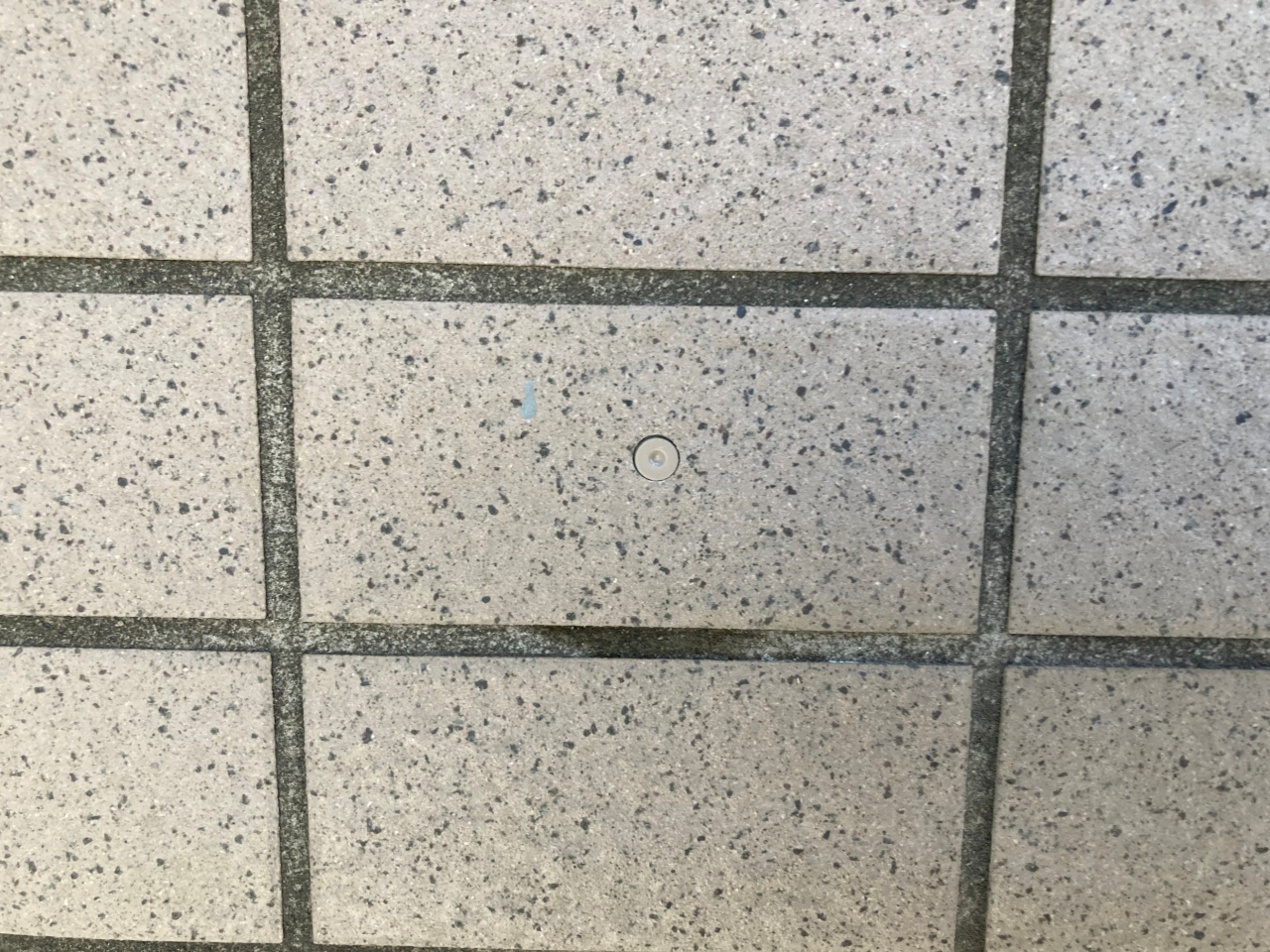

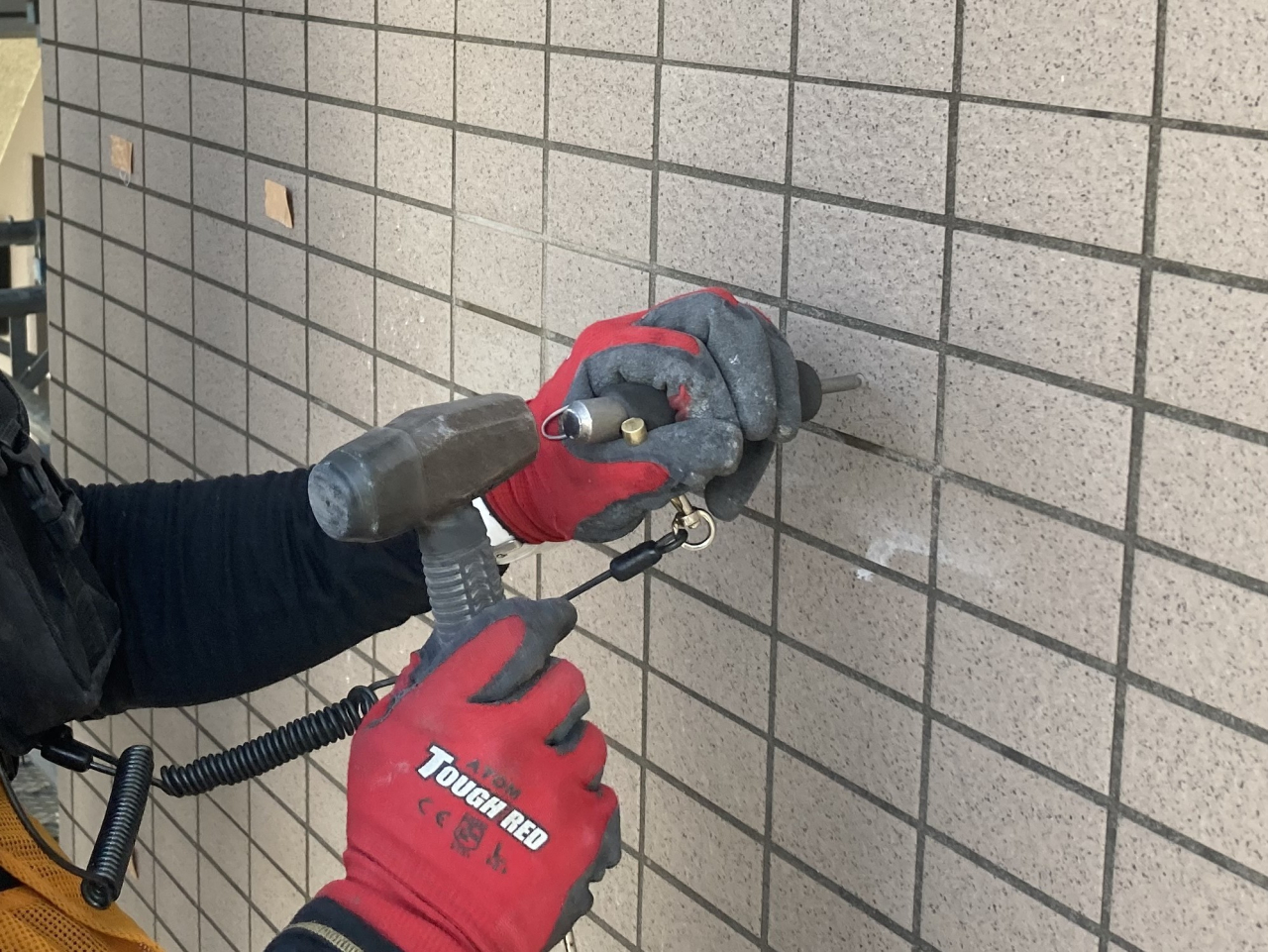

⑦GNSアンカーピン打込み
