外壁タイル落下防止工事のスペシャリスト
GNSタイルオンタイル工法
青梅療育院大規模修繕工事
| 工事件名 | 青梅療育院大規模修繕工事 | ||
|---|---|---|---|
| 住所 | 東京都青梅市 | ||
| 工事期間 | 平成18年6月 | ||
| 施工面積 | 1,184.5㎡ | ||
| 施工本数 | 1㎡あたり4本 約5,000本使用 | ||
| 工事概要 | 建物の壁全面に繊維ネットを張り付けた後、ステンレス製アンカーで固定、その上にGNSフィラーPで下地を作り、タイル張り用接着剤を塗布して新しいタイルを張り重ねる | ||
施工写真
タイル下地の改修
塗装下地の改修
施工前
施工後
施工手順
🔳ＧＮＳオンタイル工法施工手順

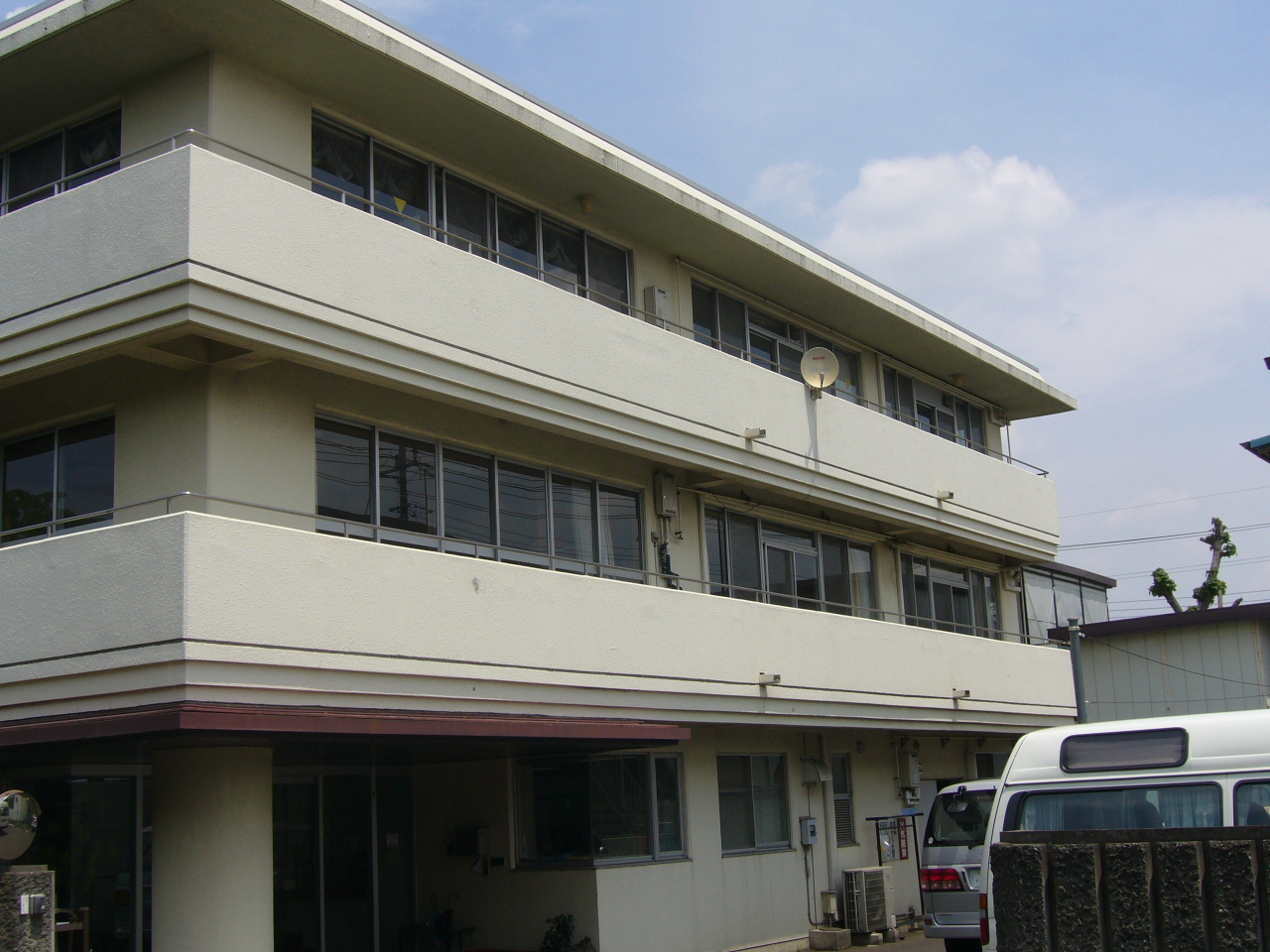

①施工前
②GNSプライマー塗布後、下塗り
③GNSネット埋込み
④アンカーピン孔穿孔後、
アンカーピン打込み
⑤GNSフィラーP上塗り
⑥弾性接着剤塗り
⑦タイル張り
⑧施工完了

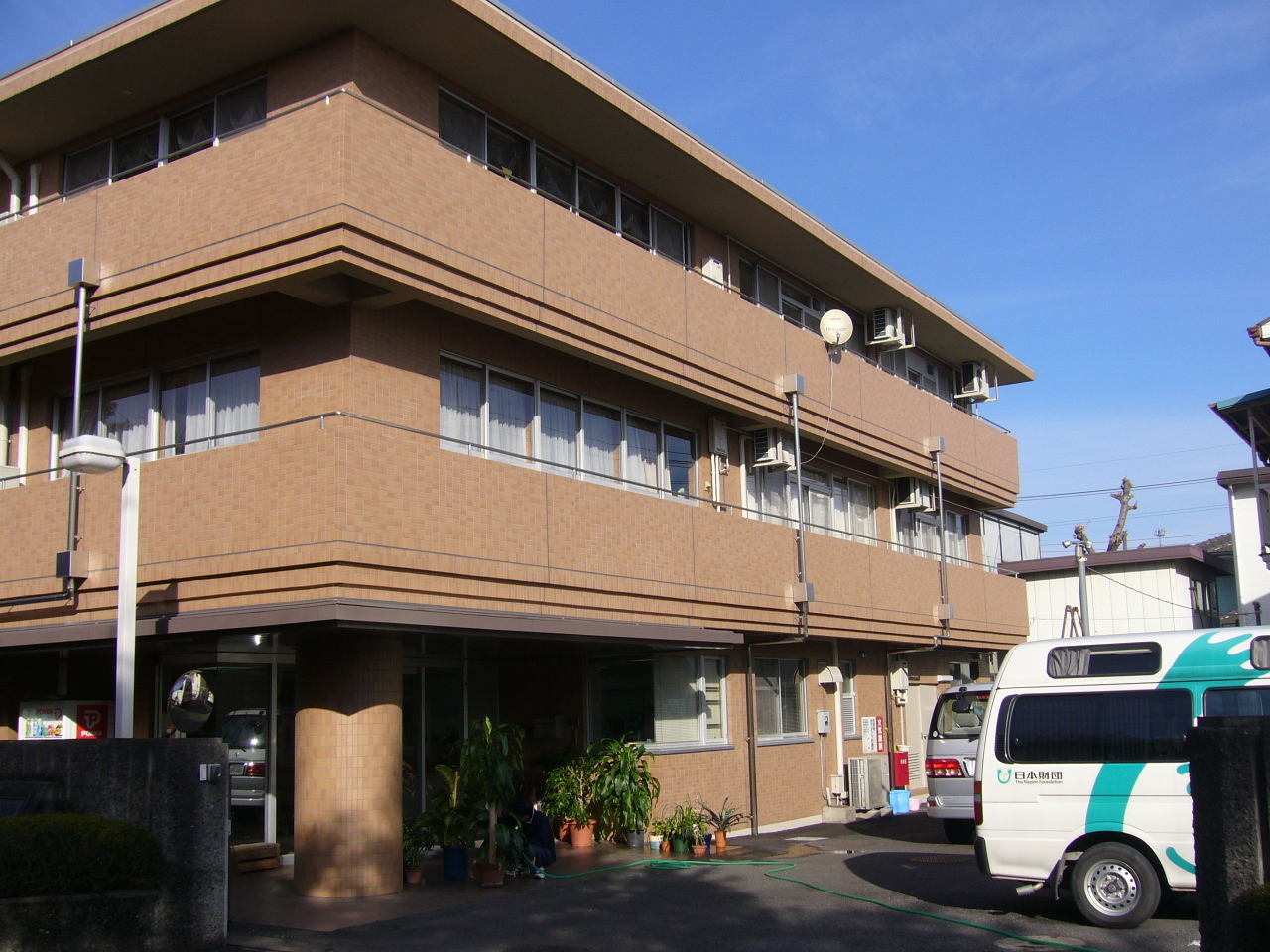

⑨施工後
🔳ＧＮＳ塗材オンタイル工法施工手順
①施工前
②GNSプライマー塗布
③GNSフィラーＰ下塗り
④GNSネット埋込み
⑤GNSアンカーピン孔 穿孔
⑥GNSアンカーピン打込み
⑦GNSアンカーピン頭埋め後
GNSフィラーP上塗り
⑧タイル張り
